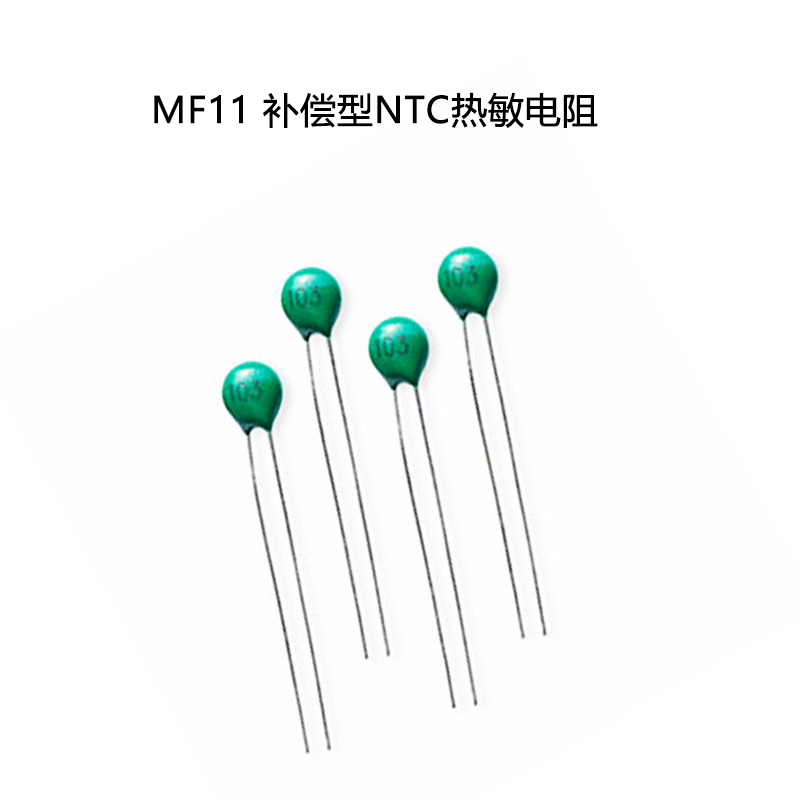

补偿型NTC热敏电阻
当前位置: 首页 > 热敏电阻 > 补偿型NTC热敏电阻
R25:5Ω~1000KΩB 25/50=2600~4900K【产品特点】结构可靠、便于安装【产品用途】一般精度的温度测量和在计量设备、电子电路中的温度补偿NT
技术文章
articleR25:5Ω~1000KΩ
B 25/50=2600~4900K
【产品特点】结构可靠、便于安装
【产品用途】一般精度的温度测量和在计量设备、电子电路中的温度补偿
NTC(Negative Temperature Coefficient)热敏电阻器是指随温度上升电阻减小、具有负温度系数特点的热敏电阻器。它是以锰(Mn)、钴(Co)、镍(Ni)、铁(Fe)、铜(Cu)和铝(Al)等金属氧化物为主要材料,采用陶瓷工艺制造而成。
在各种交、直流电路中,大部分的元器件都具有正温度系数特性,如线圈、LCD显示屏、晶体管、石英振荡器等。精密电路或对温度特别敏感的元器件受到温度影响后,会产生零点温度漂移或灵敏度随温度漂移,引起比如信号失真、扬声器的声音走调、石英震荡器频率波动、性能不稳等现象。而要在相当广的温度范围内获得良好的工作状态,保持阻值稳定,选用一个或多个NTC热敏电阻与之配合使用,利用NTC热敏电阻的负温度特性可抵消温度对电路中元件特性的影响,起到温度补偿的作用,使电路在较宽的温度范围稳定可靠地工作。

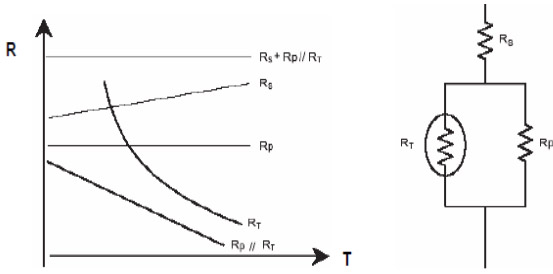

下图补偿型NTC热敏电阻器温度补偿原理及应用电路图:
使用补偿型NTC热敏电阻器可简化温度补偿电路设计的复杂性,降低电路成本,使元件获得良好的温度适应性。
